MAEDA
LC383
치수 (LxWxH)4020 x 1740 x 2495mm
최대 안전하중2930kg
최대 인양높이8.71m(정차)
5.03m(주행)
최대 인양길이8.38m (정차)
4.7m (주행)
작동방식디젤(경유) 42L
LC383은 2.93톤의 크롤라 크레인으로 아우트리거가 필요 없는 매우 컴팩트한 트랙형 바닥과 스윙 반경이 트랙의 폭을 벗어나지 않는 거의 제로에 가까운 테일 스윙 덕분에 도심과 같이 공간이 제한된 지역에서 주로 사용하도록 개발되었습니다. 이 크레인의 주요 특징은 최대 1,465kg의 픽&캐리 용량이며 다른 특징으로는 9.3m의 리프팅 높이, 개방형이지만 덮개가 있는 운전실과 4,400kg 정도밖에 되지 않는 총중량 등이 있습니다.

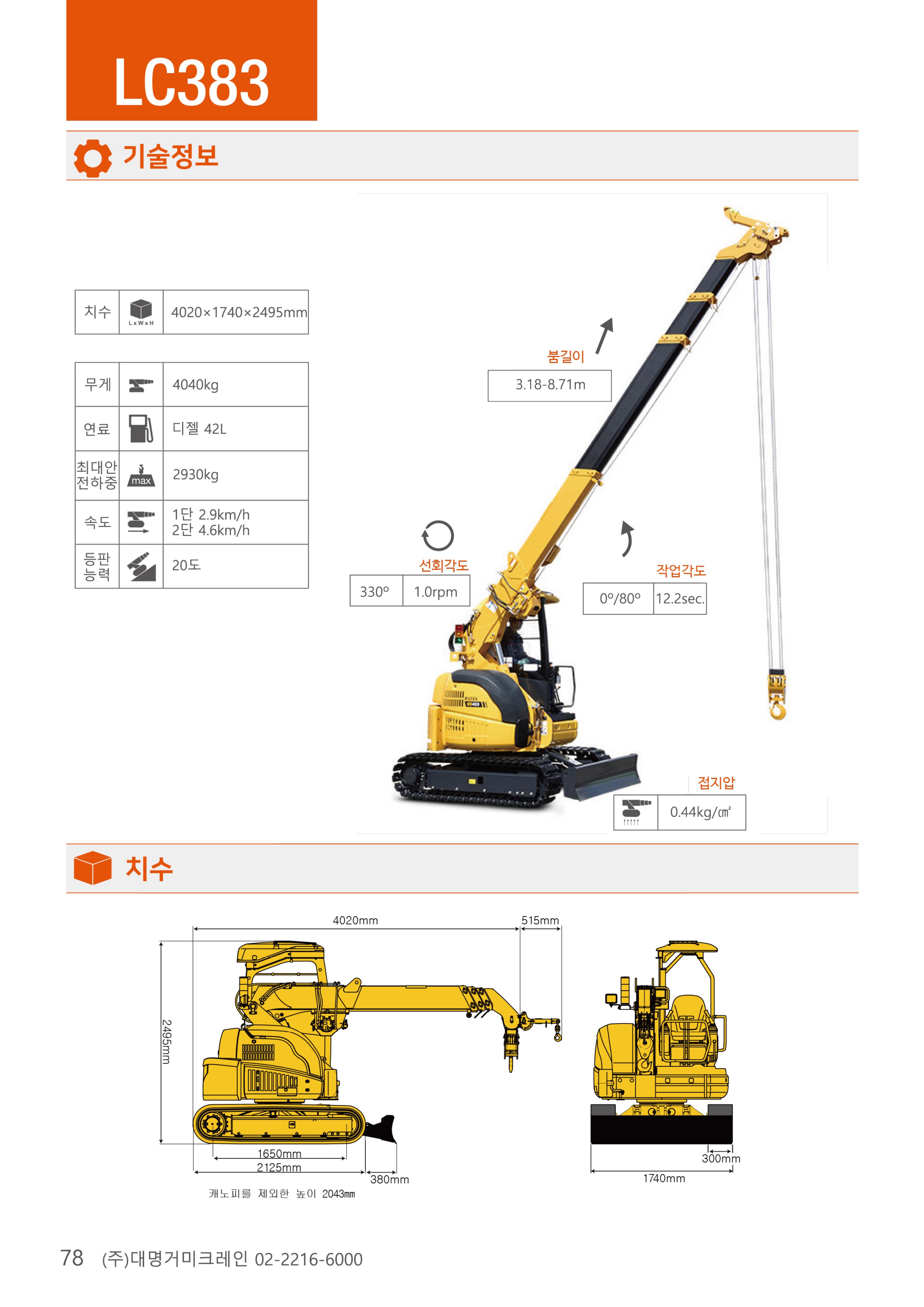

기술 정보
| 제원 | 치수 (LxWxH) | 4020 x 1740 x 2495mm |
| 차체 무게 | 4040kg | |
| 건조 무게 (드라이 웨이트) | - | |
| 카운터 웨이트 | - | |
| 최대 안전하중 | 2930kg | |

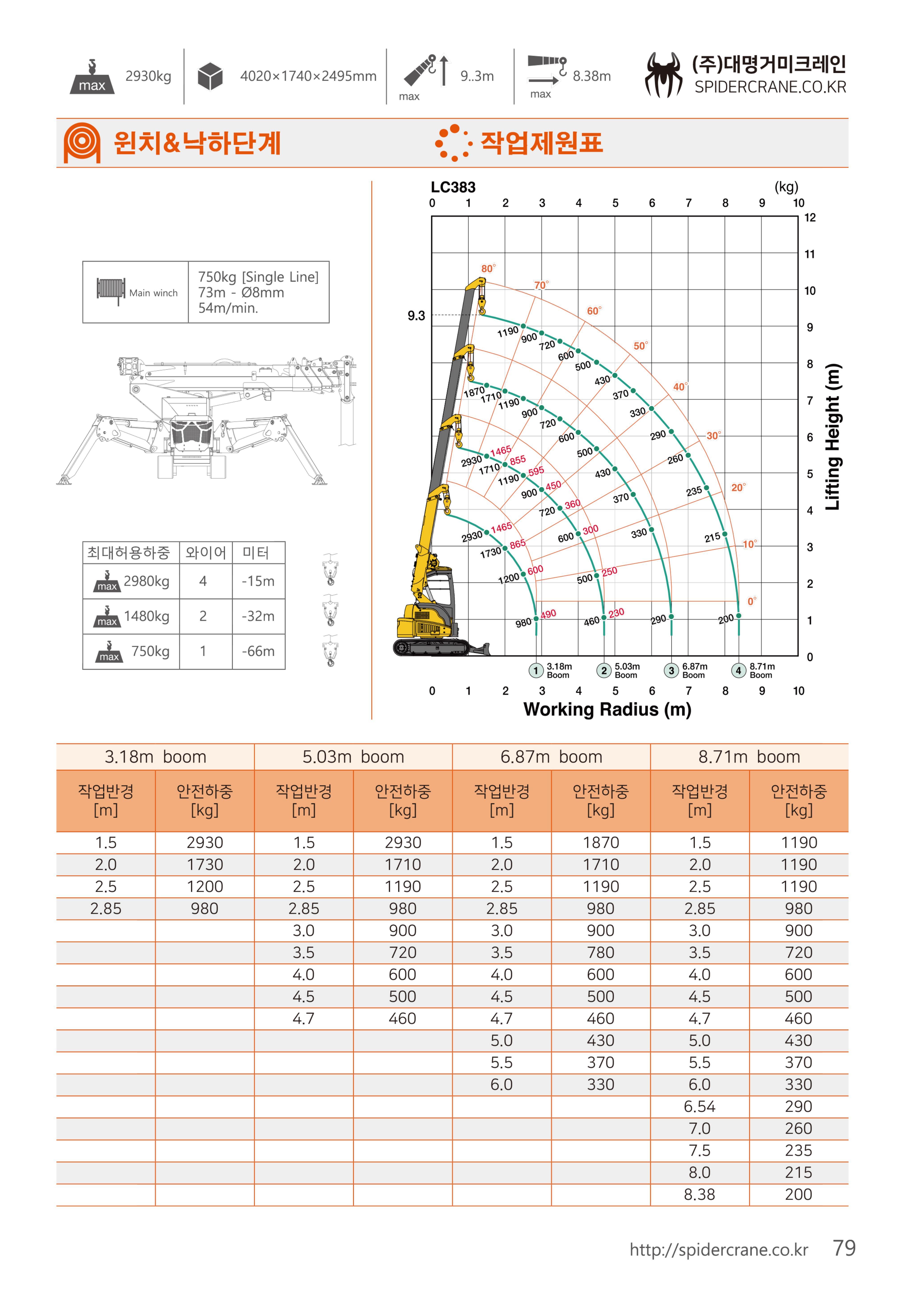

| 작업 제원 | 최대 인양높이 | 8.71m(정차)
5.03m(주행) |
| 최대 인양길이 | 8.38m (정차)
4.7m (주행) | |
| 최대 높이 끝단 하중 (윈치) | 1190kg(정차)
1465kg(주행) | |
| 최대 길이 끝단 하중 (윈치) | 200kg(정차)
230kg(주행) | |
| 최대 높이 끝단 하중 (후크)(집게)(패드) | - | |
| 최대 길이 끝단 하중 (후크)(집게)(패드) | - | |
| 작업 각도 | 0° ~ 80° | |
| 권상 속도 | 54m/min | |
| 선회 | 선회 각도 | 330° |
| 선회 속도 | 1.0rpm | |
| 와이어 | 윈치 길이 | 73m |
| 윈치 두께 (⌀ = 직경) | ⌀8mm | |
| 아웃트리거 | 아웃트리거 확장 치수 | - |
| 최대아웃트리거하중 | - | |
| 트랙 | 트랙 치수(확장) | 1740mm |
| 속력 1단, (2단) | 2.9km/h, (4.6km/h) | |
| 등판 능력 | 20° | |
| 접지압 | 0.44kg/㎠ | |
| 엔진 | 작동방식 | 디젤(경유) 42L |
| 엔진/배터리 (HP : 마력) | Yanmar 3TNV88 (21.5kW 28.8HP) | |
| 파워팩 | - | |
| 사용 전원 | - | |
| 추가 옵션 | 추가 옵션 | - |
