Jekko

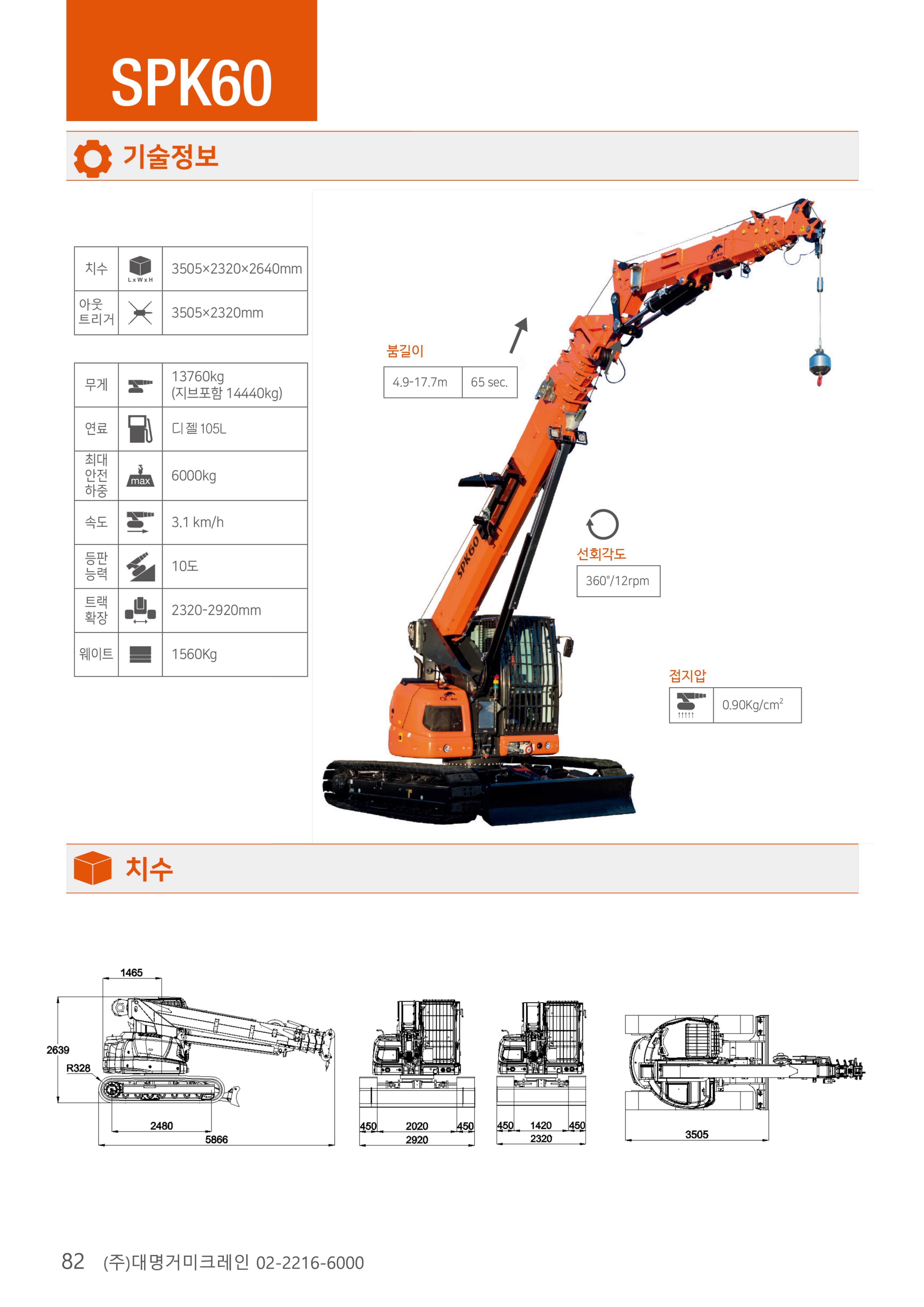

SPK60
치수 (LxWxH)3505 x 2320 x 2640mm
최대 안전하중6000kg
최대 인양높이17.7m(정차)
10.6m(주행)
최대 인양길이17.1m(정차)
10m(주행)
작동방식디젤(경유) 105L
완벽한 밀폐형 운전실을 갖춘 크롤라 크레인입니다. 독립형 연장 트랙은 안정성을 높이고, 특히 제로 테일 스윙 방식으로 픽&캐리 모드에서도 항시 탁월한 성능을 발휘하여 좁은 공간에서의 작업에 이상적입니다. 운전실에 설치된 두 대의 비디오 카메라 모니터는 작업자가 자신이 작업하는 공간을 완벽하게 볼 수 있도록 해주며, 디지털로 되어있는 제어장치는 작업자의 입맛과 현장의 상황에 따라서 설정할 수 있습니다.

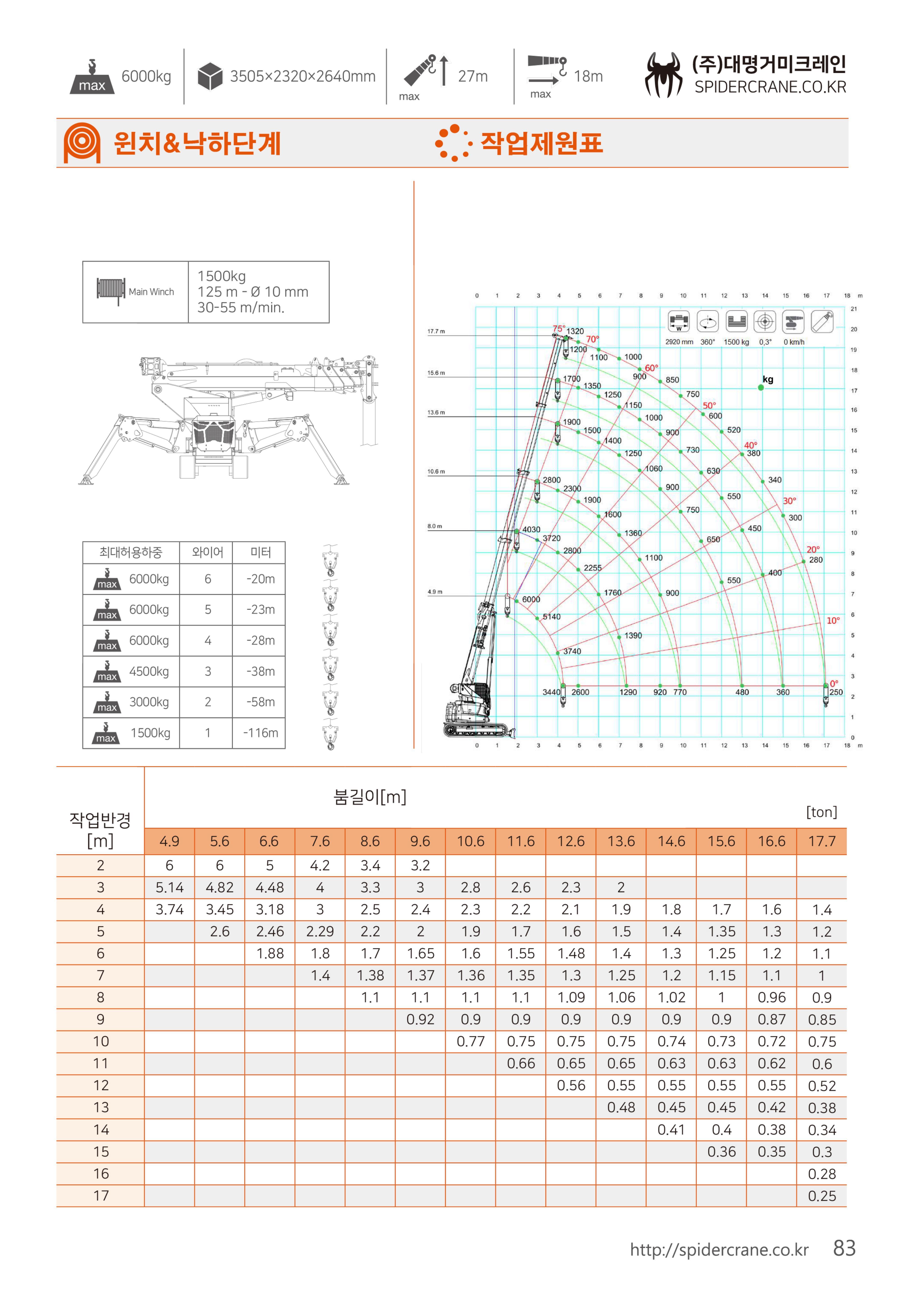

기술 정보

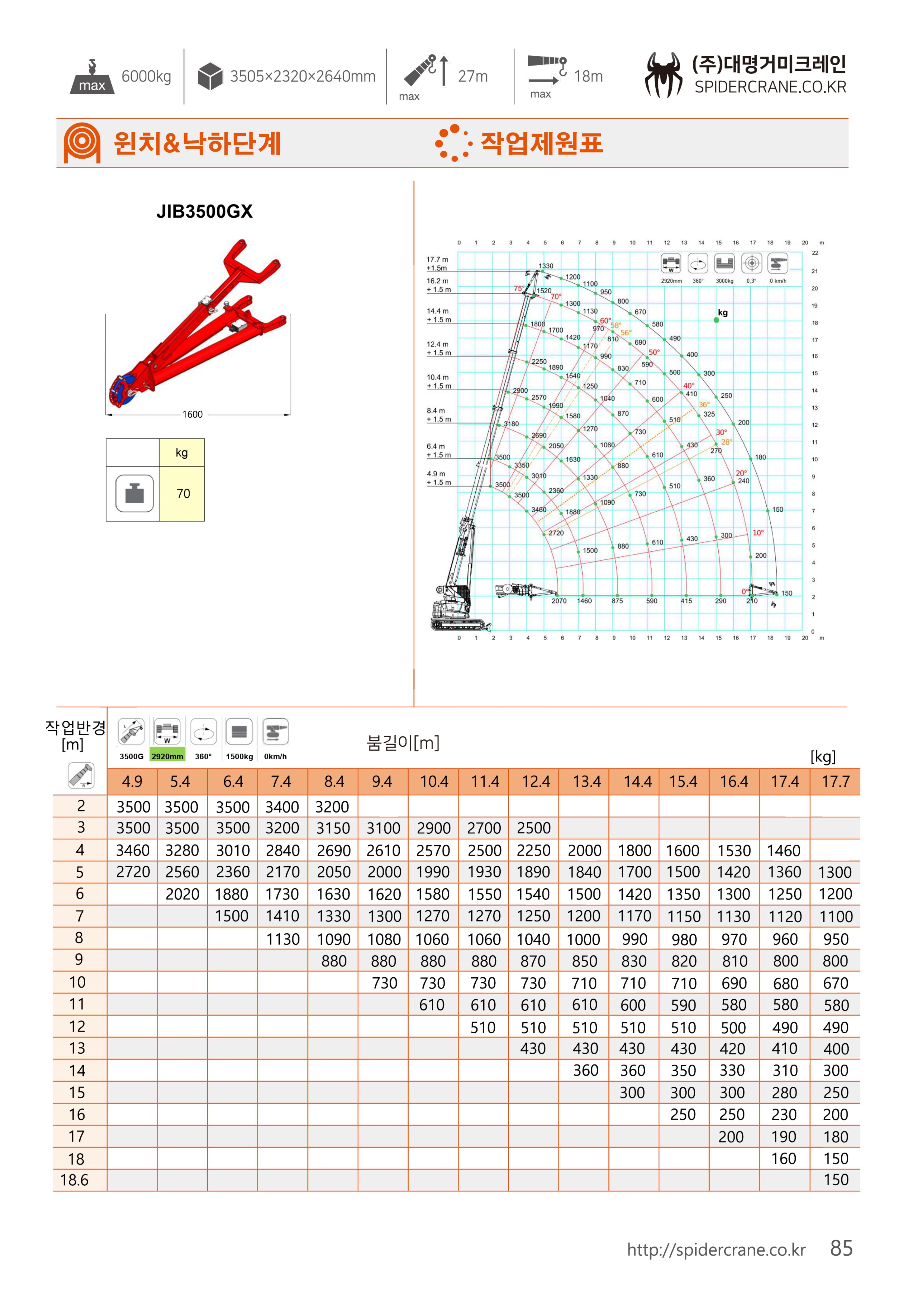

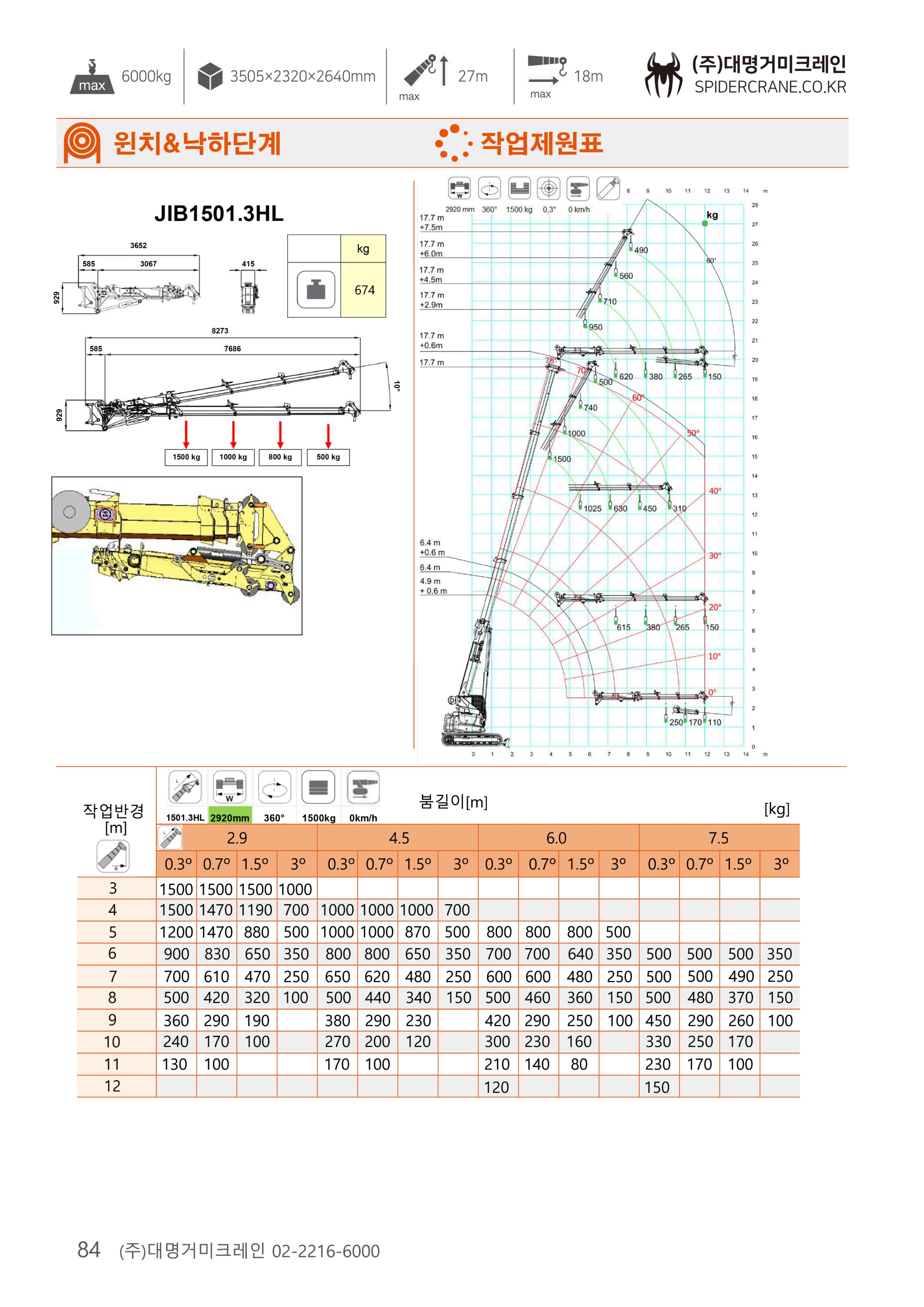

| 구분 | 항목 | 기본 | JIB 1501.3HL(보조붐) | JIB 3500GX(보조붐) |
|---|---|---|---|---|
| 제원 | 치수 (LxWxH) | 3505 x 2320 x 2640mm | 3505 x 2320 x 2640mm | 3505 x 2320 x 2640mm |
| 차체 무게 | 13760kg | 13760 + 674kg (14434kg) | 13760 + 70kg (13830kg) | |
| 건조 무게 (드라이 웨이트) | - | - | - | |
| 카운터 웨이트 | 1560kg | 1560kg | 1560kg | |
| 최대 안전하중 | 6000kg | 6000kg | 6000kg | |
| 작업 제원 | 최대 인양높이 | 17.7m(정차) 10.6m(주행) | 25.2m(정차) | 19.2m(정차) 11.9m(주행) |
| 최대 인양길이 | 17.1m(정차) 10m(주행) | 12m(정차) | 18.6m(정차) 11m(주행) | |
| 최대 높이 끝단 하중 (윈치) | 1320kg(정차) 850kg(주행) | 490kg(정차) | 1330kg(정차) 600kg(정차) | |
| 최대 길이 끝단 하중 (윈치) | 250kg(정차) 450kg(주행) | 110kg(정차) | 150kg(정차) 250kg(주행) | |
| 최대 높이 끝단 하중 (후크)(집게)(패드) | - | - | - | |
| 최대 길이 끝단 하중 (후크)(집게)(패드) | - | - | - | |
| 작업 각도 | 0° ~ 75° (정차) 0° ~ 65° (주행) | 0° ~ 75° | 0° ~ 75° (정차) 0° ~ 65° (주행) | |
| 권상 속도 | 30 ~ 55m/min | 30 ~ 55m/min | 30 ~ 55m/min | |
| 선회 | 선회 각도 | 360° | 360° | 360° |
| 선회 속도 | 1.2rpm | 1.2rpm | 1.2rpm | |
| 와이어 | 윈치 길이 | 125m | 125m | 125m |
| 윈치 두께 (⌀ = 직경) | ⌀10mm | ⌀10mm | ⌀10mm | |
| 아웃트리거 | 아웃트리거 확장 치수 | - | - | - |
| 최대아웃트리거하중 | - | - | - | |
| 트랙 | 트랙 치수(확장) | 2320, (2920)mm | 2320, (2920)mm | 2320, (2920)mm |
| 속력 1단, (2단) | 1.7km/h (3.1km/h) | 1.7km/h (3.1km/h) | 1.7km/h (3.1km/h) | |
| 등판 능력 | 10° | 10° | 10° | |
| 접지압 | 0.9kg/㎠ | 0.9kg/㎠ | 0.9kg/㎠ | |
| 엔진 | 작동방식 | 디젤(경유) 105L | 디젤(경유) 105L | 디젤(경유) 105L |
| 엔진/배터리 (HP : 마력) | Yanmar 4TNV98T (53.7kW 73HP) | Yanmar 4TNV98T (53.7kW 73HP) | Yanmar 4TNV98T (53.7kW 73HP) | |
| 파워팩 | - | - | - | |
| 사용 전원 | - | - | - | |
| 추가 옵션 | 추가 옵션 | - | - | - |
