MAEDA
CC1908S-1
치수 (LxWxH)7380 x 2490 x 3015mm
최대 안전하중8090kg
최대 인양높이20.1m(정차)
9m(주행)
최대 인양길이19.23m(정차)
8.82m(주행)
작동방식디젤(경유) 150L
Maeda의 CC1908S-1은 차체 무게 19,400kg에 비해서 8080kg라는 괴물같은 안전하중을 제공하는 고효율 크롤러 크레인입니다. 물건을 들고 움직이는 픽&캐리 기능을 사용 중일 때에도 3200kg은 너끈히 들어올려 이동할 수 있습니다. 주행시 고속모드를 사용하면 속력 또한 3.1km/h로 안정적이고 신속합니다. 내부에는 장비 운전원이 크레인의 모든 상황을 확인할 수 있는 10.4인치의 터치스크린이 존재하여 과중량으로 인한 사고를 원천 차단합니다.
제원표

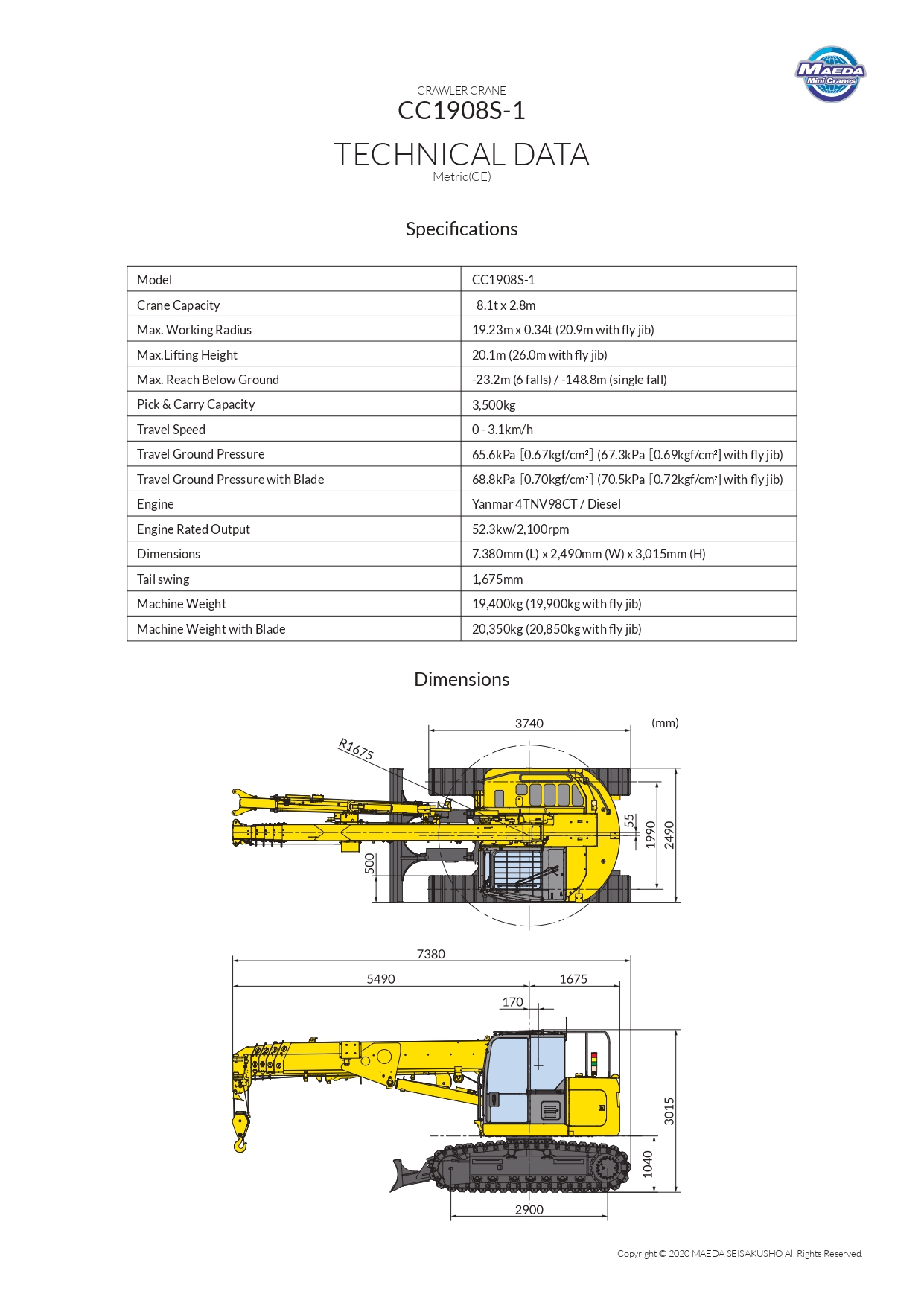

기술 정보
| 구분 | 항목 | 기본 |
|---|---|---|
| 제원 | 치수 (LxWxH) | 7380 x 2490 x 3015mm |
| 차체 무게 | 19400kg | |
| 건조 무게 (드라이 웨이트) | - | |
| 카운터 웨이트 | - | |
| 최대 안전하중 | 8090kg | |

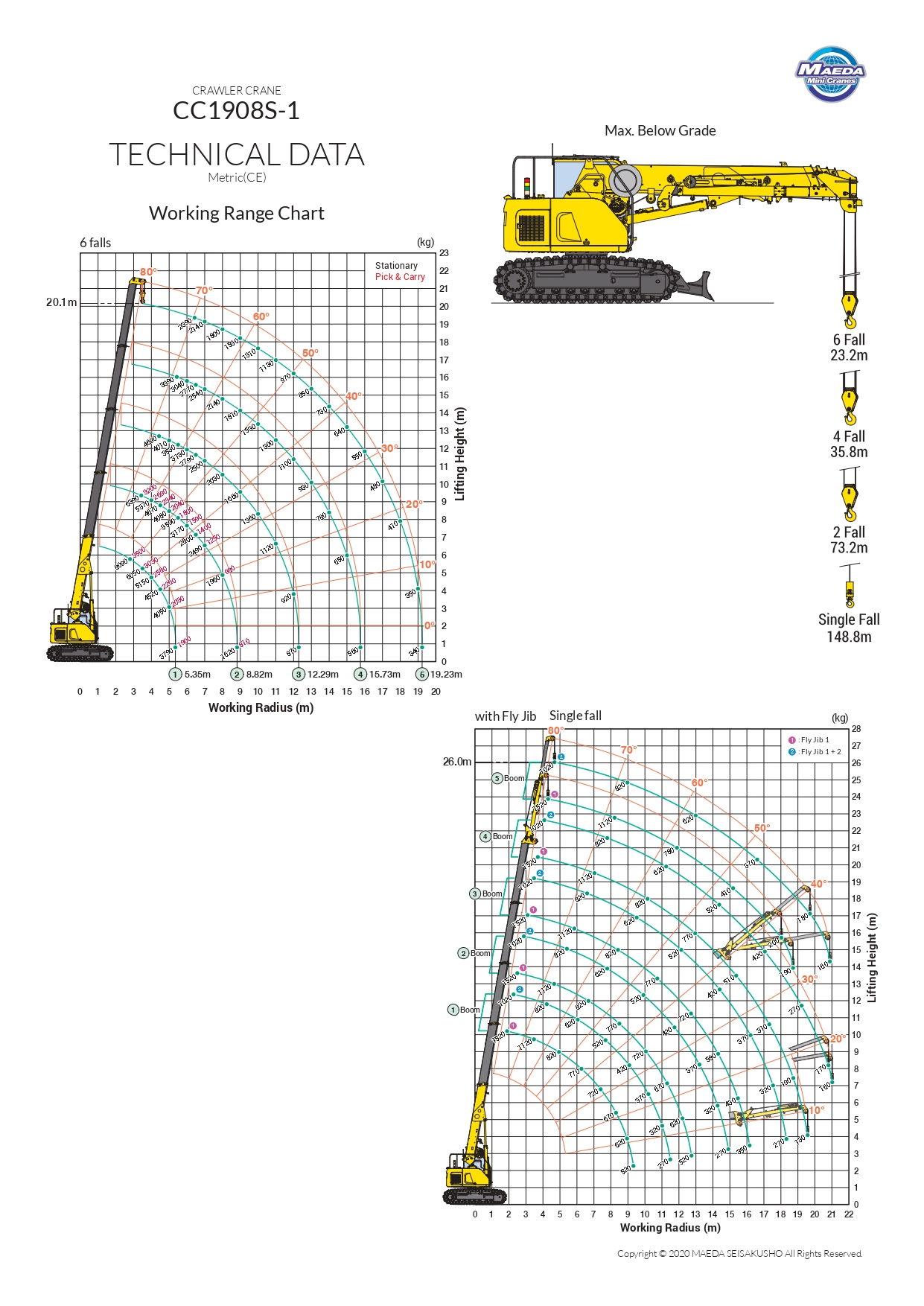

| 작업 제원 | 최대 인양높이 | 20.1m(정차) 9m(주행) |
| 최대 인양길이 | 19.23m(정차) 8.82m(주행) | |
| 최대 높이 끝단 하중 (윈치) | 2390kg(정차) 3200kg(주행) | |
| 최대 길이 끝단 하중 (윈치) | 340kg(정차) 810kg(주행) | |
| 최대 높이 끝단 하중 (후크)(집게)(패드) | - | |
| 최대 길이 끝단 하중 (후크)(집게)(패드) | - | |
| 작업 각도 | 0° ~ 80° (23sec) | |
| 권상 속도 | 27m/min (고속 모드) 19m/min (저속 모드) | |
| 선회 | 선회 각도 | 360° |
| 선회 속도 | 2.5rpm | |
| 와이어 | 윈치 길이 | 160m |
| 윈치 두께 (⌀ = 직경) | ⌀10mm | |
| 아웃트리거 | 아웃트리거 확장 치수 | - |
| 최대아웃트리거하중 | - | |
| 트랙 | 트랙 치수(확장) | 2490mm |
| 속력 1단, (2단) | 1.8km/h, (3.1km/h) | |
| 등판 능력 | 20° | |
| 접지압 | 0.67kg/㎠ | |
| 엔진 | 작동방식 | 디젤(경유) 150L |
| 엔진/배터리 (HP : 마력) | Yanmar 4TNV98CT (52.3kW 70.1HP) | |
| 파워팩 | - | |
| 사용 전원 | - | |
| 추가 옵션 | 추가 옵션 | - |
