Jekko
JF545
치수 (LxWxH)5450 x 1840 x 2750mm
최대 안전하중15500kg
최대 인양높이19m
최대 인양길이16.15m
작동방식디젤(경유) 20L
JF545는 굴절형 붐의 유연성과 강력함에 거미 크레인의 소형화와 다재다능함을 결합한 거미 크레인입니다. 최대 15.5톤의 인양 용량을 갖춘 이 고급 모델은 다재다능함, 정밀성, 그리고 소형 크기로 굴절형 크레인 시장에서 두각을 나타내고 있죠. JF545는 산업 유지 보수, 도심 지역 인양, 복잡한 공간 이동 등 어떤 작업이든, 너클 붐 설계를 통해서 쉽고 안정적으로 작업을 수행할 수 있도록 만들어져있습니다.

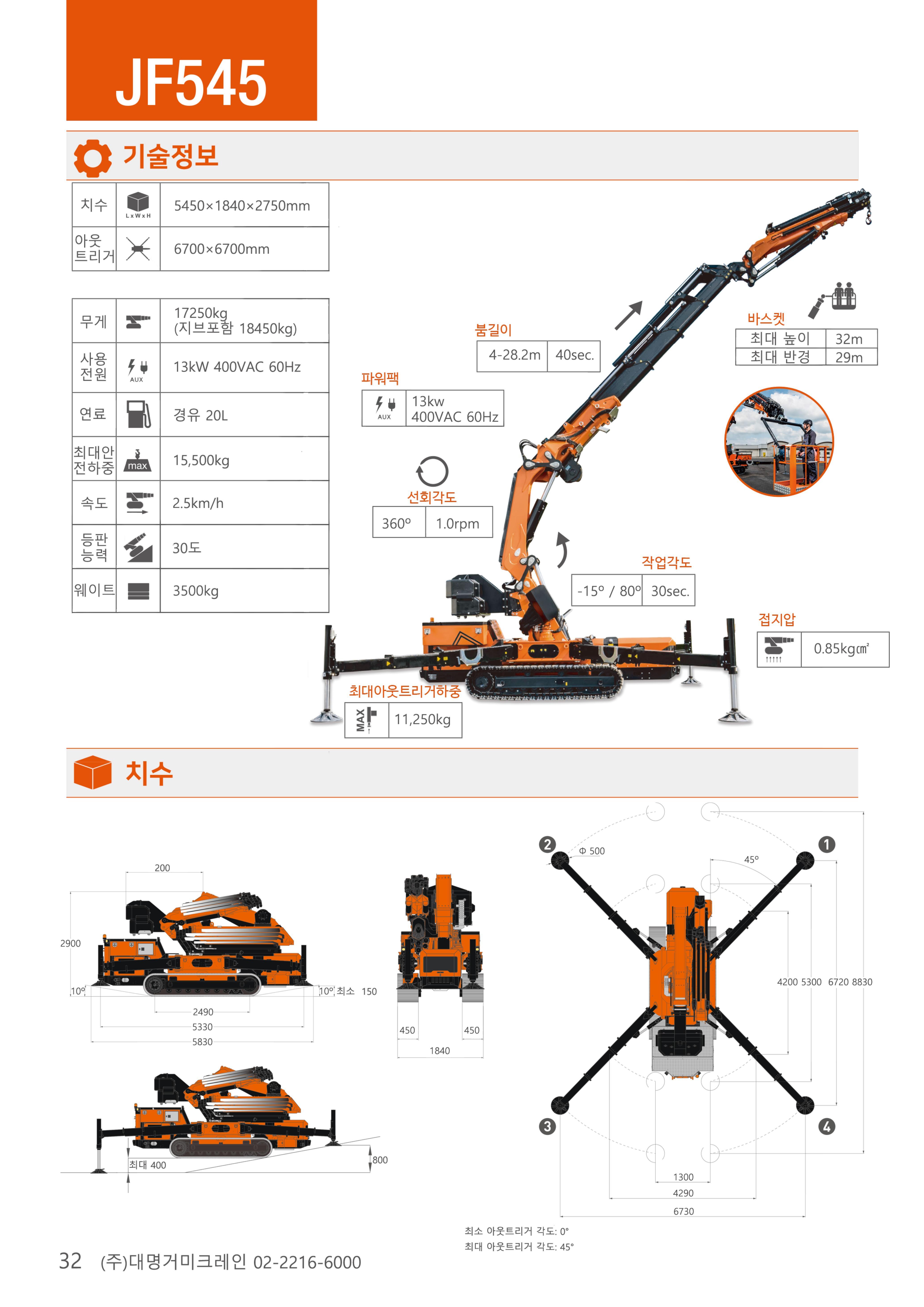

기술 정보
| 제원 | 치수 (LxWxH) | 5450 x 1840 x 2750mm |
| 차체 무게 | 17400kg | |
| 건조 무게 (드라이 웨이트) | 17250kg | |
| 카운터 웨이트 | 3500kg | |
| 최대 안전하중 | 15500kg | |
| 작업 제원 | 최대 인양높이 | 19m |
| 최대 인양길이 | 16.15m | |
| 최대 높이 끝단 하중 (윈치) | 3900kg | |
| 최대 길이 끝단 하중 (윈치) | 2010kg | |
| 최대 높이 끝단 하중 (후크)(집게)(패드) | 4450kg | |
| 최대 길이 끝단 하중 (후크)(집게)(패드) | 2500kg | |
| 작업 각도 | -15° ~ 80° | |
| 권상 속도 | 36.5 ~ 47m/min | |
| 선회 | 선회 각도 | 360° |
| 선회 속도 | 1.0rpm | |
| 와이어 | 윈치 길이 | 60m |
| 윈치 두께 (⌀ = 직경) | ⌀12mm | |
| 아웃트리거 | 아웃트리거 확장 치수 | 6700 x 6700mm |
| 최대아웃트리거하중 | 11250kg | |
| 트랙 | 트랙 치수(확장) | 1840mm |
| 속력 1단, (2단) | 2.5km/h | |
| 등판 능력 | 30° | |
| 접지압 | 0.85kg/㎠ | |
| 엔진 | 작동방식 | 디젤(경유) 20L |
| 엔진/배터리 (HP : 마력) | KUBOTA V3307-CR-TE4B (55,4kW 74HP) | |
| 파워팩 | - | |
| 사용 전원 | 13kW 400VAC 60Hz | |
| 추가 옵션 | 추가 옵션 | - |
